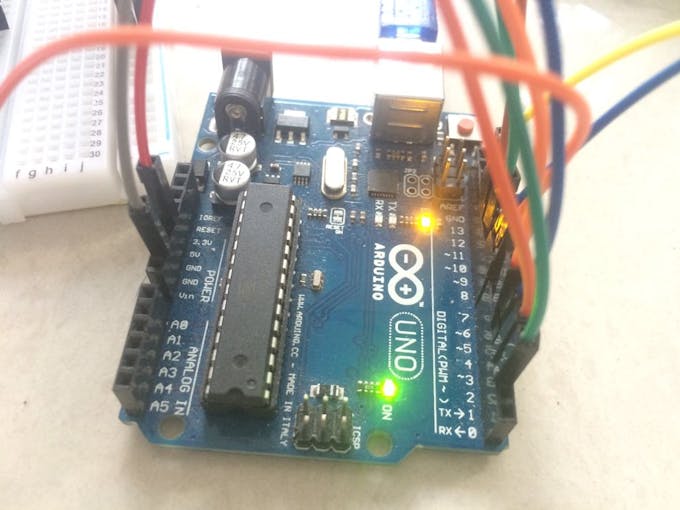

1. sambungkan kaki LCD dengan pin Arduino
Kaki RS LCD => pin 2 Arduino
Kaki E LCD => pin 3 Arduino
Kaki D1 LCD => pin 4 Arduino
Kaki D2 LCD => pin 5 Arduino
Kaki D3 LCD => pin 6 Arduino
Kaki D4 LCD => pin 7 Arduino

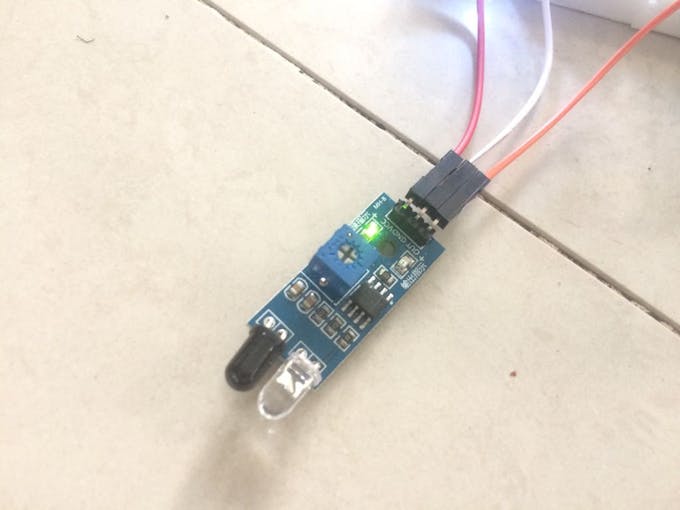

2. Sambungkan sensor infrared pada :
vcc dan gnd => bord no 4
out => pin 8 arduino

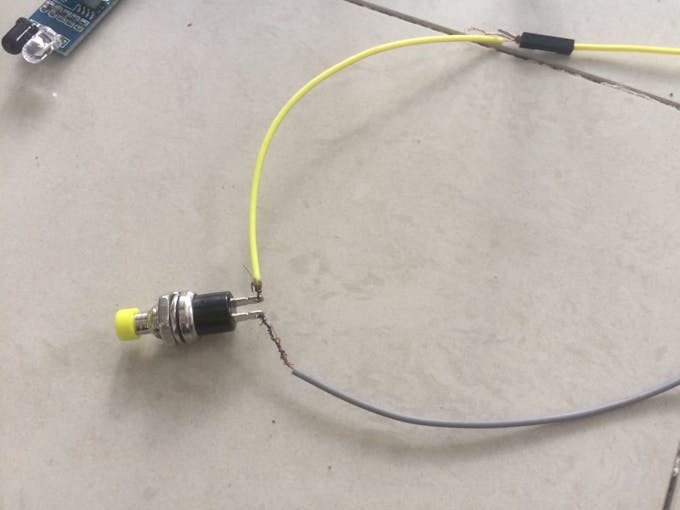

3. sambungkan push button pada pin gnd dan pin no 9 arduino

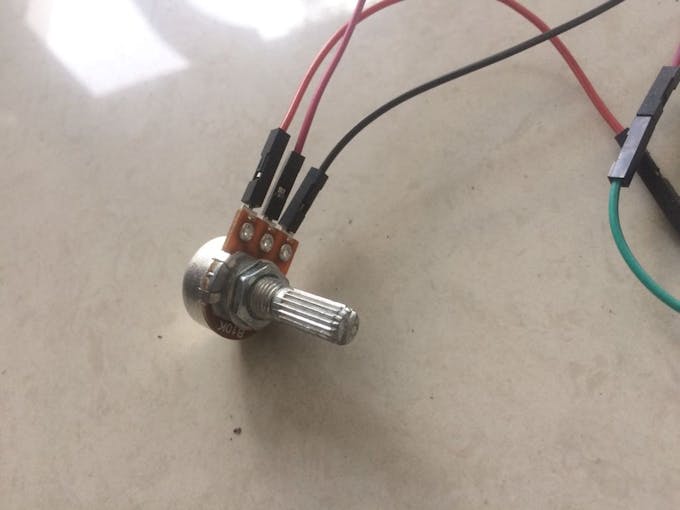

5. sambungkan potensio pada :
kiri => pin 5v arduino
tengah dan kanan => board positif negative no 5

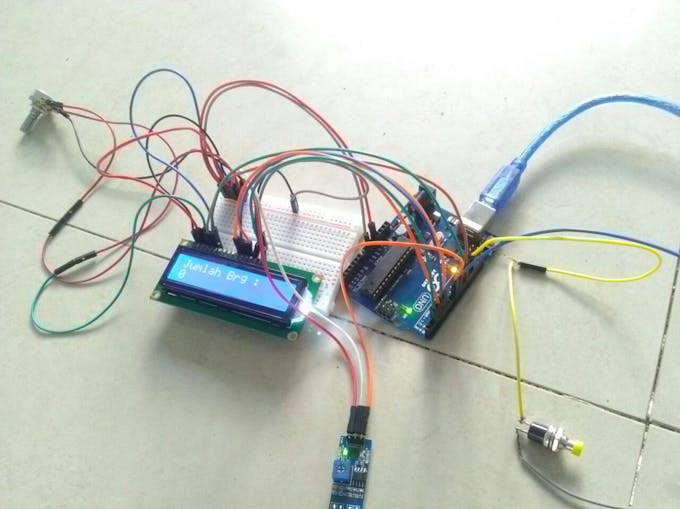

hasil jadinya :
nilai awal pada LCD adalah 0
ketika ada barang yang melewati sensor infrared jumlah akan bertambah
klik button untuk me reset jumlah pada LCD
