Proyek kali ini, kita akan belajar untuk menyalakan LED dengan menggunakan papan Intel Galileo. Tak hanya menyalakan LED saja, kita akan belajar bagaimana membuat sebuah LED dapat berkedip menggunakan Intel Galileo.
Proyek ini merupakan sebuah proyek sederhana, yang di dalamnya kita bisa belajar tentang install Arduino IDE, menghubungkan Intel Galileo dengan Komputer, membuat rangkaian sederhana, dan belajar sedikit tentang pemrogramanan Intel Galileo menggunakan Arduino IDE.
Sebelumnya, sudah kenal dengan Intel Galileo kan? Kalau belum, yuk kita kenalan dulu dengan Intel Galileo Board ini.
Intel Galileo merupakan sebuah papan yang didesain sebagai perlengkapan pengembangan yang menggabungkan mini komputer dengan Arduino. Intel Galileo selain dapat diprogram selayaknya Arduino, dapat pula diisikan sebuah sistem operasi layaknya komputer dengan sistem operasi seperti Windows 10 IoT Edition atau Linux Yocto.
Nah, untuk kali ini kita akan belajar menggunakan Intel Galileo seperti Arduino.
1. Siapkan Alat dan Bahan
Yang perlu disiapkan untuk melakukan proyek ini sangatlah sedikit. Kita hanya perlu menyiapkan sebuah sofrware Arduino IDE dan beberapa hardware. Untuk software kita hanya perlu mengunduh dan meng-install-nya, seperti yang dijelaskan pada langkah 2 dan 3. Untuk perlengkapan Hardware kita perlu menyiapkan perlengkapan seperti di bawah ini:
1 buah papan Intel Galileo
1 Buah LED
1 Buah Kabel data
1 Buah kabel power
Tak perlu kawatir, semua perlengkapan dapat diperoleh dengan mudah kok. Untuk kabel data, kita dapat menggunakan kabel data microUSB bawaan dari ponsel kita, atau beli di toko-toko komputer atau toko ponsel Juga ada. Untuk kabel power, kabel ini sudah disertakan pada set pembelian Intel Galileo untuk gen 1, tapi untuk gen 2 sudah berupa charger sekaligus. Untuk LED, kita bisa membelinya di seluruh toko elektonika yang ada.
2. Mengunduh Arduino IDE untuk Intel Galileo
Langkah selanjutnya adalah menyiapkan perlengkapan yang berupa software. Seperti yang dijelaskan di atas, software yang akan kita gunakan adalah Arduino IDE. Software ini bisa kita peroleh dari laman situs Arduino ataupun Intel. Untuk lebih mempermudah pengunduhan dan penyesuaian hardware dengan driver, kami menyarankan menggunakan IDE yang berupa aplikasi, berekstensi .exe, dari pada yang berformat .zip/.rar. Untuk lebih jelasnya dapat diikuti langkah-langkah di bawah ini, langkah-langkah mengunduh Arduino IDE di laman situs Intel.
Kunjungi laman situs software.intel.com
Pilih kolom IoT
Pilih Intel Galileo Board
Pilih Get Started Guide
Pilih OS yang anda gunakan pada step 1
Pilih Arduino pada step 2
Lewati step 3, langsung saja ke step 4 dan pilih Download 64-bit Version
Setelah terunduh akan terdapat file seperti dibawah ini:
3. Menginstal Arduino IDE untuk Intel Galileo
Setelah terunduh, langkah selanjutnya adalah meng-install Arduino IDE. Yang perlu diingat, Jika anda mengikuti pengunduhan Arduino seperti langkah 2, pastikan peng-install-an yang akan dilakukan terkoneksi internet.
- Pertama-tama buka folder tempat file iotdk_galileo_win_installer.exe tersimpan
- Hidupkan Intel Galileo dengan cara memasang kabel power dan menghubungkannya ke komputer atau kepala charger. Lalu, hubungkan Intel Galileo dengan komputer menggunakan Kabel data.
- Buka file iotdk_galileo_win_installer.exe dengan cara klik kanan pada file tersebut, lalu pilih Run as administrator
- Pilih tombol Next, lalu pilih I accept the terms of the licenses. Setelah itu, pilih tombol Next lagi.
- Pastikan semua pilihan tercentang untuk tampilan seperti dibawah, dan klik Next.
- Klik next pada step Destination dan Ready, Tunggu sampai proses instalasi selesai. Klik tombol Finish.
4. Menyusun rangkaian sederhana LED

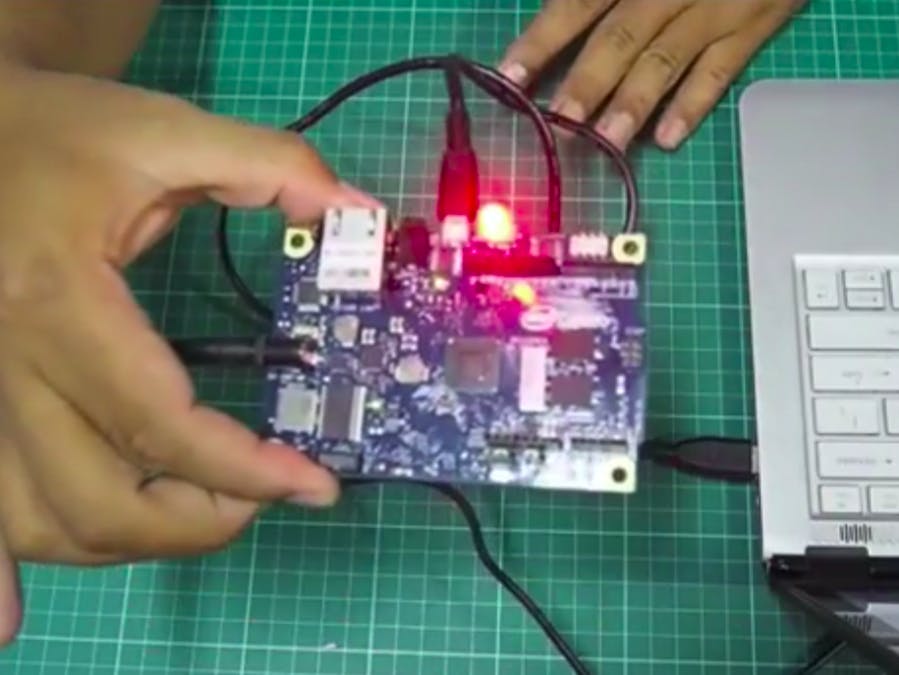

Rangkaian yang akan kita gunakan merupakan rangkaian sederhana. Kita hanya perlu memasang LED pada pin yang terdapat pada Intel Galileo. Kaki positif dari LED (kaki panjang) hubungkan pada pin 13. Lalu untuk kaki negatif (kaki pendek), hubungkan pada pin Ground yang terletak di samping pin 13. Untuk lebih jelasnya lihatlah pada gambar di bawah ini:
5. Meng-upload program/sketch ke dalam Intel Galileo
Langkah ini merupakan langkah terakhir dari proyek ini. Pada langkah ini kita akan mengisi Intel Galileo dengan program LED berkedip. Berikut cara meg-uploud program ke dalam Intel Galileo:
- Hidupkan Intel Galileo dan hubungkan dengan komputer seperti pada langkah 2
- Buka aplikasi Arduino IDE yang telah di-install
- Buka Device Manager, cek pada Device Manager dimana letak port yang tehubung dengan Galileo
- Set Board dan Port yang akan kita gunakan. Buka Tools, kemudian pilih board untuk mengeset Bord dan pilih Port untuk mengeset port yang digunakan. Pastikan Board yang dipilih sesuai dengan Intel Galileo yang digunakan apakah itu gen 1 dengan memilih Intel Galileo atau Gen 2 dengan memilih Intel Galileo Gen2. Jangan Lupa memilih port sesuai.
- Buka Examples, kemudian pilih Basics, lalu pilih Blink.
- Lalu pilih tombol Upload pada Arduino IDE untuk mengirim sketch ke Intel Galileo.
- Untuk belajar tentang delay, kita dapat memvariasikan nilai pada delay dengan mengubah-ubah angka 1000 pada kode sketch.
Demikianlah tutorial project Membuat LED dengan Intel Galileo kali ini. Semoga dapat membantu teman-teman dalam belajar mengembangkan produk IoT.
