Di Amerika ada trend baru untuk membuat mobilnya tampil beda dari mobil pada sejenis lainnya. Salah satunya dengan membuat lampu-lampu mobil tersebut menyala/berkedip tidak seperti biasanya.
Trend tersebut diawali pada mobil-mobil keluaran BMW, karena BMW menggunakan Lighting Control Module (LCM) untuk mengatur seluruh perlampuan yang ada di mobil tersebut, mulai dari lampu-lampu di depan, di belakang hingga di dalam kabin.
Module variasi yang banyak dipakai dalam trend ini disambung ke Module LCM di mobil tersebut. Seperti halnya PiggyBack untuk keperluan Racing/Performance upgrade di ECU mobil. Jadi perlu modifikasi sambungan kabel yang menghubungkan modul LCM dengan Lampu-lampu.
BIKIN SENDIRI..

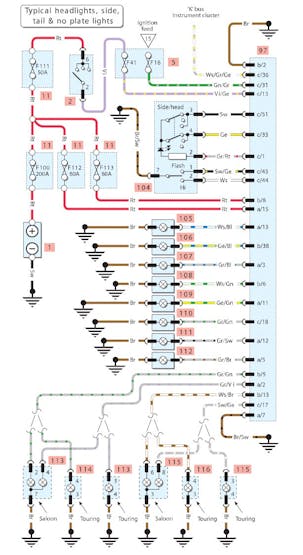

Setelah saya pelajari dari berbagai referensi kelistrikan mobil dan contoh-contoh produk jadi yang ada di internet, maka saya putuskan untuk menggunakan Microcontroller (MCU) untuk mengatur kedipan/nyala lampu-lampu depan mobil saya, untuk mobil saya kebetulan saya punya diagramnya seperti ini..
Dibawah ini adalah sharing saya proses pembuatan project ini, ada dua versi yang sudah saya buat, dimana versi terakhir adalah yang sudah disempurnakan.
Project ini saya beri nama Lampu Genit saftLIGHT Module.MCU yang saya gunakan untuk project ini adalah Arduino Nano V3.0 yang sebenarnya dapat mengontrol hingga 13 lampu!

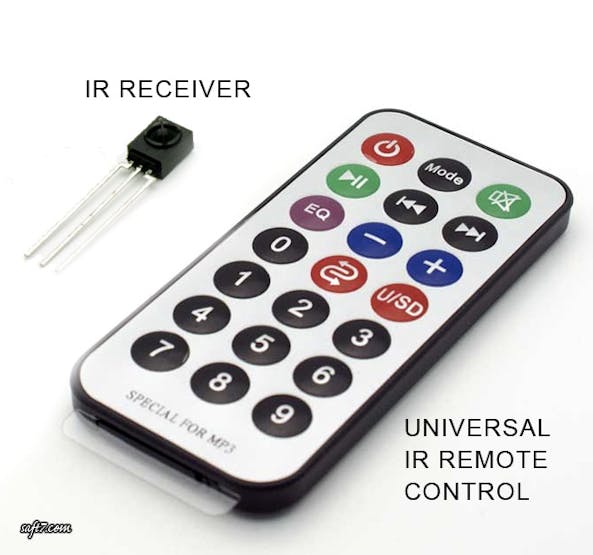

Supaya unit ini dapat dikontrol dari jauh atau dari luar mobil, maka saya gunakan Universal IR Remote Control seperti foto di bawah.

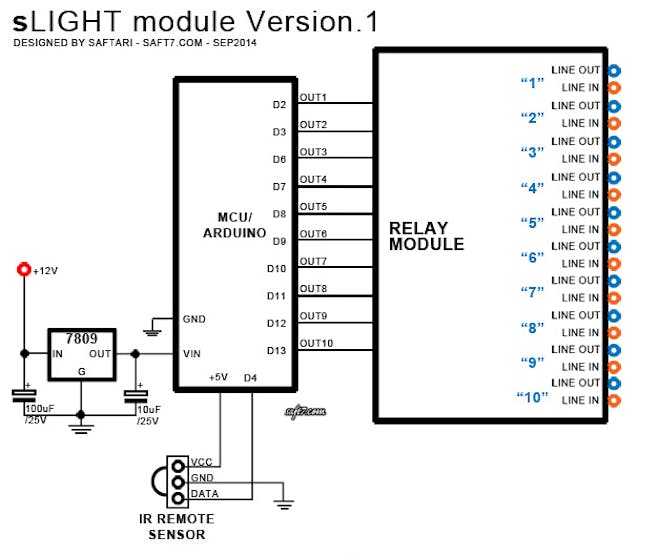

Berikut skema yang saya coba buat untuk Versi pertama atau tahap uji coba.
IC 7809 digunakan untuk memberi daya sebesar 9Volt teregulasi kepada MCU (arduino Nano V3).
IR Remote Sensor digunakan sebagai masukan data kepada MCU dari IR Remote Control.

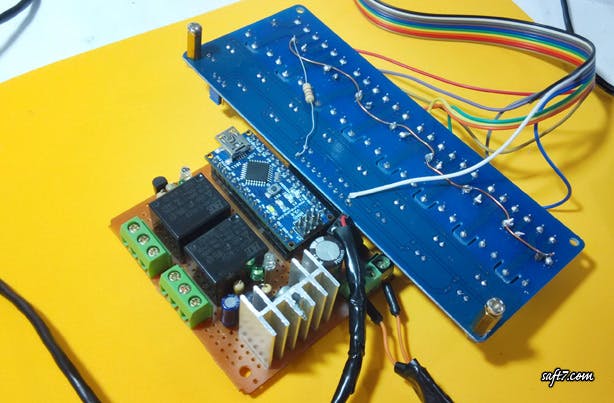

Relay Module pada saftLIGHT version 1 masih berjumlah 8 relay. Output relay digunakan untuk mematikan/menghidupkan lampu.

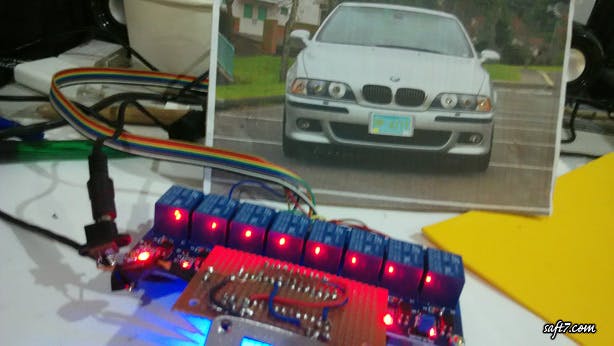

Saya coba cetak berwarna foto mobil tampak depan (kebetulan mirip dengan mobil saya).
Dipasang LED untuk tiap lampu yang ada di foto tersebut, sebagai bahan SIMULASI
Berikut video SIMULASI saftLIGHT dengan Remote Control dan Relay Module
REDESIGN, REVISI, REBUILD…

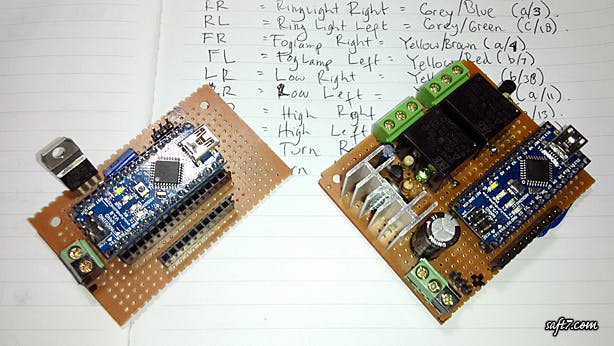

DESAIN ULANG BOARDSetelah melakukan test beberapa kali antara lain mengganti skema yang tentunya membuat ulang Board MCU nya
Unit saftLIGHT dicoba dipasang di mobil,.. SUKSES!!
Silahkan lihat video di bawah ini..
VERSION 2.0Setelah melalui beberapakali perbaikan, baik dari desain skema dan Board MCU, akhirnya didapatkan skema yang seperti diharapkan hasilnya.
Yang tadinya board menggunakan relay module, semua relay kini diganti rangkaian MOSFET DRIVER, sehingga sudah tidak ada lagi suara “tik-tik-tik” dari relay.

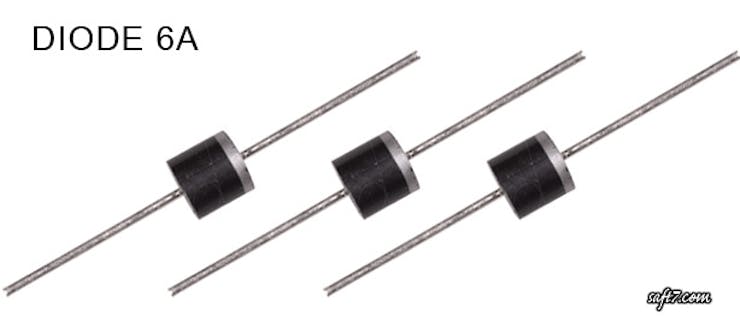

Untuk menghindari arus balik ke MCU dan Mosfet, saya gunakan Dioda 6Ampere pada line-in dan Line-out nya.

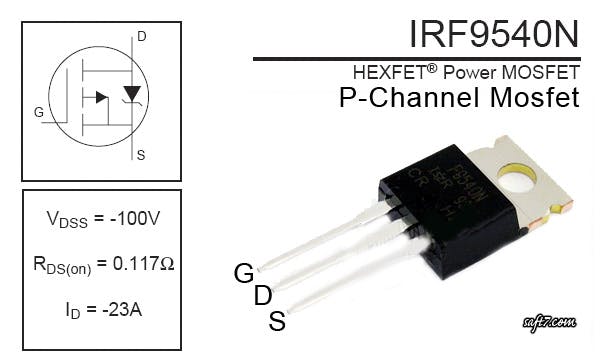

Mosfet yang saya gunakan adalah tipe P-Channel Mosfet IRF9540N yang mampu mengakomodasi daya sebesar 23A.

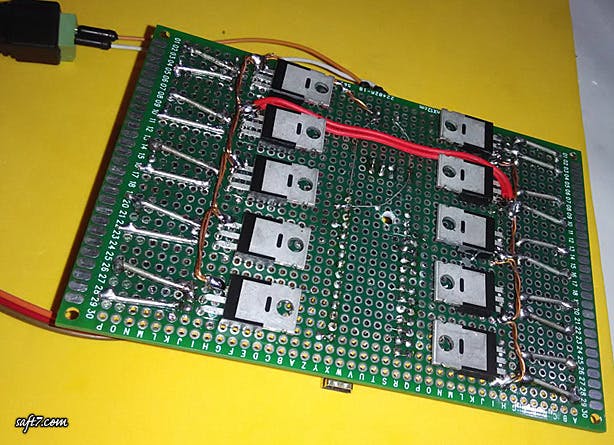

Board yang dibuat masih menggunakan Universal 2 Layer PCB, tampak seperti di bawah..

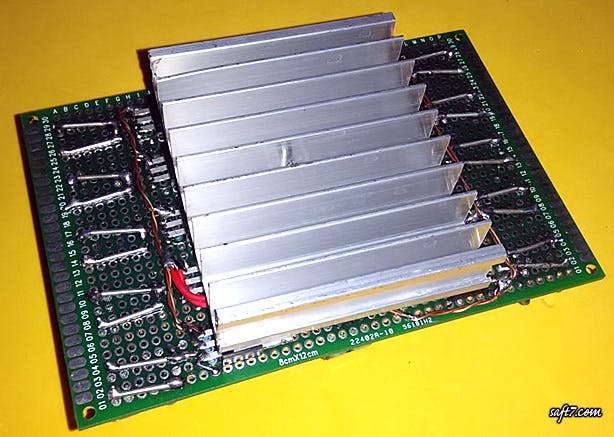

Seluruh Mosfet didinginkan dengan satu pendingin /Heatsink.
Unit siap dipasang di mobil.
SELESAI dan SUKSES!!!..
ini hasilnya..
