Jemuran anti hujan

Jemuran ini dirancang untuk dapat menggerakkan jemuran ketempat teduh secara otomatis apabila cuaca hujan.

BeginnerWork in progress3 hours250

Things used in this project

Hardware components

NodeMCU ESP8266 Breakout Board

Relay (generic)

DC motor (generic)

water sensor

Jumper wires (generic)

9V battery (generic)

Breadboard (generic)

USB-A to Micro-USB Cable

Software apps and online services

Arduino IDE

Story

by : Afif Muhammad (15650045)

jemuran ini dirancang untuk memudahkan setiap orang yang harus memindahkan jemuran saat cuaca hujan dan menjemur kembali setelah hujan selesai. alat ini akan memindahkan jemuran ke tempat yang teduh secara otomatis saat cuaca hujan dan menjemur kembali ketika hujan selesai.

cara kerja alat ini adalah sensor air akan memberikan sinyal kepada nodemcu ketika sensor terkena air dan kemudian nodemcu menggerakkan motor yang menarik tali menuju tempat yang teduh. jika hujan reda, sensor tidak mendeteksi air kemudian nodemcu menggerakkan motor ke tempat panas untuk menjemur pakaian kembali.

langkah-langkah yang dilakukan untuk membuat alat ini adalah sebagai berikut :

1. menyiapkan komponen yang dibutuhkan

komponen yang dibutuhkan adalah nodemcu, water level sensor,

relay (2 buah),power supply, breadboard, kabel jumper,

dan motor dc (2 buah)

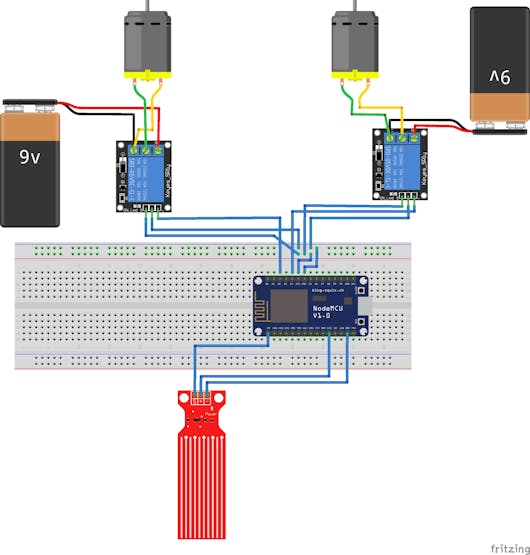

2. wiring tiap komponen

3. melakukan pemrograman pada nodemcu

pemrograman dilakukan menggunakan software Arduino IDE dengan

menambahkan library esp8266 terlebih dahulu dengan cara:

- buka preferences dan tambahkan

http://arduino.esp8266.com/stable/package_esp8266com_index.json

ke additional boards manager URLs:

- buka menu tools lalu pilih Boards Manager

- ketikkan esp8266 pada search

- pilih esp8266 dan install

- pilih board nodemcu pada menu tools

- tuliskan kode programnya

4. membuat prototype jemuran

5. memasang alat pada jemuran

untuk memasang alat ini, dua buah motor dc dipasang pada kedua ujung jemuran dan tali dikaitkan pada kedua buah motor dc dengan cara melingkar seperti rantai

Code

JemuranAntiHujan

int relayInput = 2;
int relayInputB = 4;
int kondisi = 1;
float liquid_level;
void setup(){

Serial.begin(9600);
pinMode(relayInput, OUTPUT);
pinMode(relayInputB, OUTPUT);
 digitalWrite(relayInput , HIGH);
 digitalWrite(relayInputB , HIGH);
}

void loop(){

Serial.print("Water level Sensor Value:");
Serial.println(analogRead(A0));
liquid_level = analogRead(A0);

if (liquid_level >= 250 and kondisi == 1){
  digitalWrite(relayInputB , LOW);
  delay(150);
  kondisi = 2;
}
if (liquid_level < 20 and kondisi == 2 ){
  digitalWrite(relayInput , LOW);
  delay(400);
  kondisi = 1;
}
 digitalWrite(relayInput , HIGH);
 digitalWrite(relayInputB , HIGH);
}
