Simulasi Lampu Lalu Lintas

pada project ini saya membuat lampu lalu lintas

BeginnerProtip1 hour42,130

Things used in this project

Hardware components

Arduino UNO

Breadboard (generic)

Resistor 220 ohm

kabel Jumper

LED (merah,kuning,hijau)

Story

ENCIK NURUL HAFIDAH - 15650017

Simulasi Lampu Lalu Lintas

Sistem kontrol lampu lalu lintas sangat diperlukan untuk mengatur lalu lintas di persimpangan jalan. Agar sistem kontrol bekerja dengan baik untuk mengatasi kemacetan salah satu yang bisa dilakukan adalah dengan mengatur waktu dan lama nyala lampu lalu lintas yang disesuaikan dengan waktu dan hari saat kondisi lalulintas normal,

Sistem kontrolnya terdiri dari mikrokontroler, RTC, EEPROM, tombol-tombol dan display. RTC berisikan data berupa jam, menit, detik, tanggal, bulan dan tahun, yang nantinya digunakan sebagai masukan ke mikrokontroler untuk mengontrol lampu lalu lintas sesuai dengan kondisi. Pada penelitian ini diharapkan dapat merealisasikan sebuah simulator sistem kontrol lampu lalu lintas berdasarkan waktu dan kepadatan kendaraan dengan menggunakan mikrokontroler, yang nantinya dapat digunakan untuk mengatasi kemacetan sesuai dengan waktu dan kondisi kepadatan lalulintas.

Lampu lalu lintas merupakan alat yang mengatur pergerakan lalu lintas di persimpangan jalan, melalui pemisah waktu berbagai arah pergerakan yang saling berpotongan. Lampu lalu lintas dapat memberikan keuntungan bagi peningkatan keamanan lalu lintas, mengurangi kemacetan dan memberikan keamanan bagi pengguna penyeberang jalan.

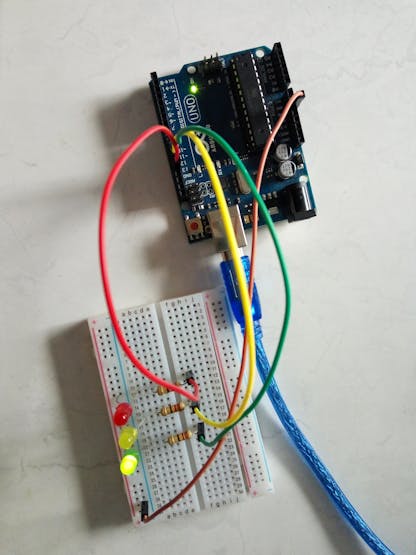

Untuk cara merangkainya ada pada Video dibawah ini

Code

Coding simulasi lampu lalulintas

// inisialisasi PIN
int LedMerah = 13;
int LedKuning = 12;
int LedHijau = 11;

void setup() {
  // inisialisasi PIN Digital 13(LedMerah), 12(LedKuning), 11(LedHijau) sebagai output
  pinMode (LedMerah, OUTPUT);
  pinMode (LedKuning, OUTPUT);
  pinMode (LedHijau, OUTPUT);

}

void loop() {
  // LedHijau akan menyala 9 detik
  digitalWrite (LedMerah, LOW);
  digitalWrite (LedKuning, LOW);
  digitalWrite (LedHijau, HIGH);
  delay (9000);

  // LedKuning mulai nyala sebelum 1 detik LedHijau mati
  digitalWrite (LedKuning, HIGH); //
  delay (1000);
  digitalWrite (LedKuning, HIGH);
  digitalWrite (LedHijau, LOW);
  delay (1000);

  // LedMerah nyala 7 detik
  digitalWrite (LedKuning, LOW);
  digitalWrite (LedMerah, HIGH);
  delay (7000);

}

Credits

Encik Nurul Hafidah
