Kegemaran memelihara burung sering banyak diminati , namun melihat dari permasalahan yang ada, terkadang seseorang terlalu sibuk dengan pekerjaan nya, hingga tidak sempat merawat peliharaan burung nya.. apa lagi burung butuh dijemur di pagi hari namun banyak org yang tidak sempat menjemur sehingga bisa menyebabkan peliharaan mereka tidak sehat, oleh karena itu saya ingin membuat project penjemuran burung secara otomatis melalui penjadwalan sesuai kebutuhan.
Material :-NodeMCU ESP8266
-Breadboard
-Kabel Jumper
-Relay
-Motor dc
-Power Suplay
- USB
Langkah-langkah :1. Siapkan semua alat yang diperlukan
2. Penulisan code pada software IDE ARDUINO
Sebelumnya kita harus menambahkan library esp8266 terlebih dahulu dengan cara : ==> pilih menu file klik preferences dan tambahkan http://arduino.esp8266.com/stable/package_esp8266com_index.json ke additional boards manager URLs:==> Lalu pilih menu tools lalu pilih Boards Manager tuliskan esp8266 pada search ==> Lalu pilih esp8266 dan install.
Setelah selesai menginstal ==> pilih menu tools klik board pilih NodeMCU 1.0 (ESP-12E Module).
Lalu pilih menu Sketc klik include library lalu add zip ==> masukan file library time dalam bentuk zip (agar code time dalam pemograman dapat berjalan).
3. Tuliskan coding nya, coding terdapat pada lampiran.
4. Rangkai alat-alat yang ada :

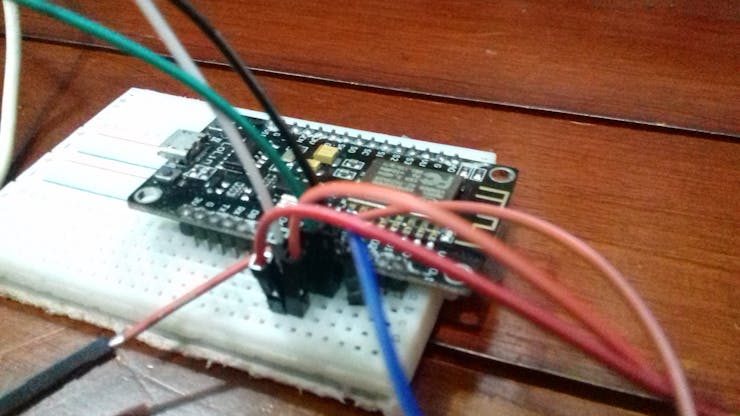

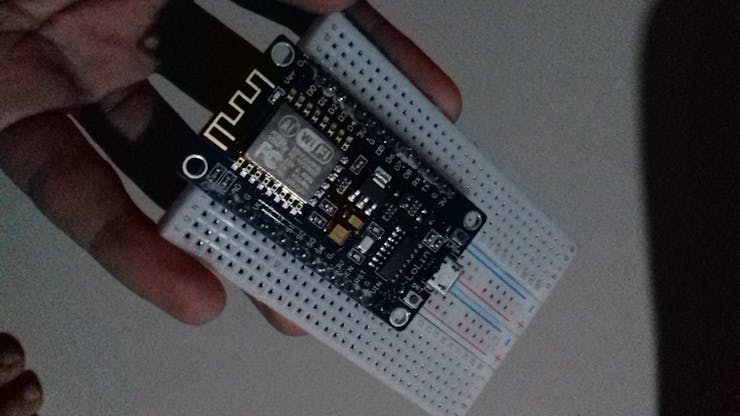

a) rangkailah nodeMCU pada breadboard seperti gambar 1 di bawah ini

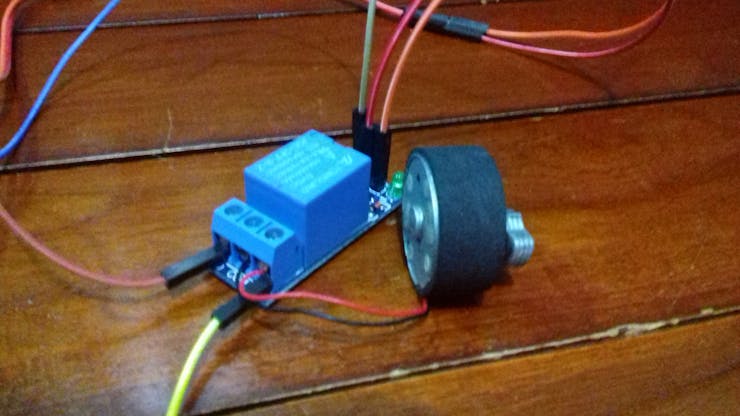

b) Hubungkan Relay dengan motor DC menggunakan kabel jumper seperti pada gambar 2 dibawah ini :

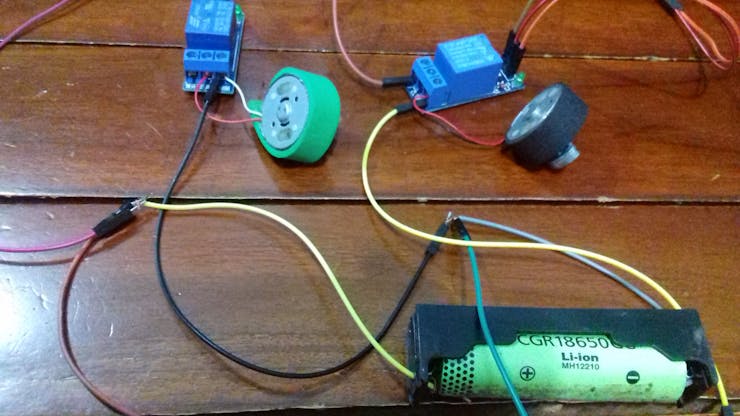

c) Ketika motor dc dan relay sudah terhubung sambungkan lah pada power suplay menggunakan kabel jumper sperti pada gambar 3

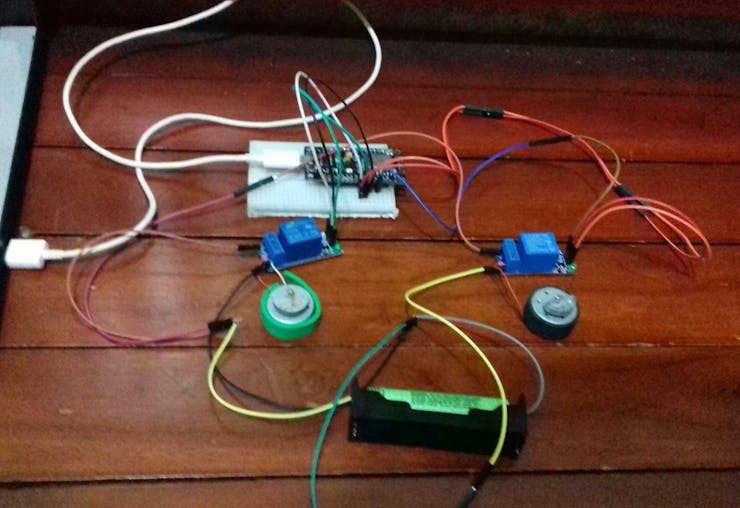

d) Jika sudah selesai merangkainya kita tinggal menghubungkan nya pada breadbord seperti gambar 4 ;
5. jika langkah tersebut telah diselesaikan , langkah terakhir tinggal menancapkan kabel usb pada nodeMCU yang dihubungkan di laptop, dan tinggal kita jalankan :
Prinsip kerja alat ini menggunakan penjadwalan waktu (real time), dalam program sudah kita setting waktu yang kita inginkan. sebagai contoh kita setting pada pukul 08.00 pagi, maka sangkar burung akan keluar dari rumah (atau tempat teduh) pada alat ini ditandai dengan bergeraknya motor dc (warna hijau). Itu bearti sangkar keluar dan dijemur beberapa menit sesuai kebutuhan. jika kita mengatur 15 menit, maka sangkar burung akan dijemur selaama 15 menit. Jika sudah tepat 15 menit dengan otomatis sangkar burung akan masuk rumah (atau tempat teduh) dengan ditandai bergeraknya motor dc (warna hitam)
Berikut ini Vidionya :
