Prototype Papan Penjemuran Ikan Asin

Prototype Papan Penjemuran Ikan Asin Dengan Arduino Uno

BeginnerProtip3 hours652

Things used in this project

Hardware components

Arduino Nano R3

Kabel Jumper

Breadboard (generic)

motor dc

relay

9v battery

Sensor Air

Software apps and online services

Arduino IDE

Story

Papan Penjemuran Ikan Asin

Saat ini penerapan sensor untuk memudahkan pekerjaan manusia semakin meningkat. Salah satunya ialah penggunaan sensor air yang di aplikasikan pada papan pengeringan ikan asin. Arduino akan menerima sinyal dari sensor tersebut , lalu memerintahkan motor DC berputar kekiri atau kekanan. Arah putaran motor DC di tentukan oleh perintah langsung Arduino. Arduino sebagai otak untuk memerintah, sangat di andalkan agar tidak salah dalam menjalankan motor DC. Jika Sensor mendeteksi adanya hujan (air) maka motor 1 (IN) akan menggerakkan papan masuk, Jika sensor kering (tidak mendeteksi hujan) motor 2 (OUT) akan menggerakkan papan keluar (menjemur ikan)

Langkah-langkah membuat Prototype

Rangkai alat seperti sekema

Hubungkan Motor Dc dan Relay dengan menggunkan kabel jumper

Terdapat 2 relay dan 2 motor DC

Rangkaian relay dan motor DC 1 (IN) berfungsi menggerakan papan masuk, dan relay dan motor DC 2 (OUT) berfungsi menggerakan papan keluar

1 / 3

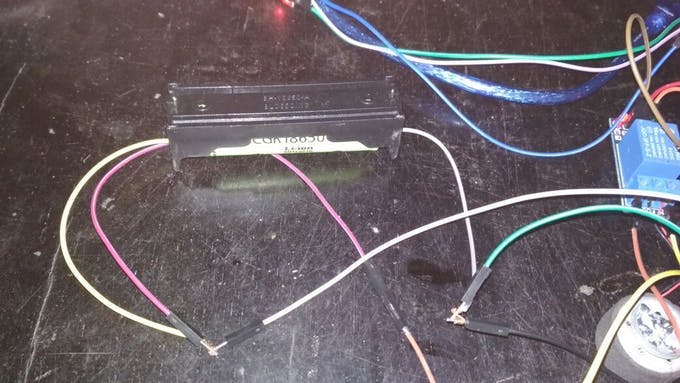

Berikutnya, sambungkan alat dengan daya (disini saya menggunkan batrai sebagai daya)

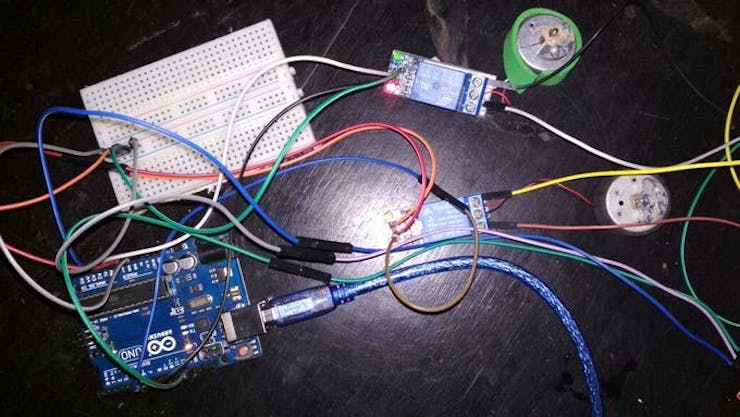

Lalu, Sambungkan 2 rangkaian diatas ke arduino (beberapa kabel memerlukan bantuan board untuk mendapatkan arus) (Lihat Gambar / Skema)

1 / 3

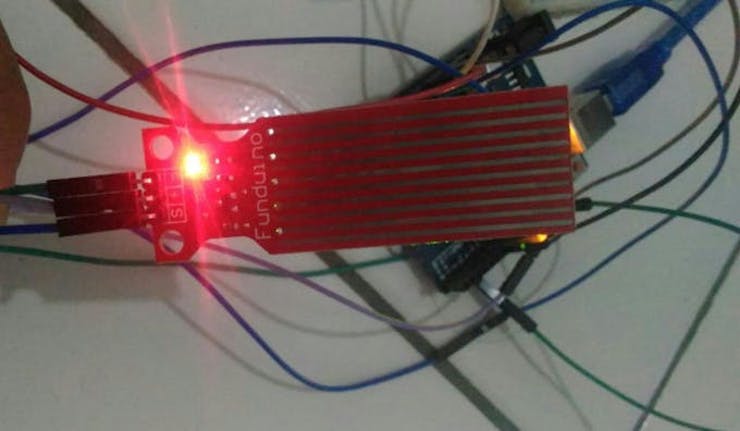

Pasang / hubungkan juga sensor dengan arduino

1 / 2

Jika semua alat / komponen sudah dirangkai sepert skema berikutnya hubungkan arduino ke pc / leptop untuk menginputkan coding / perintah

Untuk mencoba bisa membasahi sensor dengan air dan mengeringkan sensor dengan tisu

Code

Prototype papan penjemuran ikan asin

int motor1 = 7;
int motor2 = 8;
int kondisi = 1;
float level_air;
void setup(){

pinMode(motor1, OUTPUT);
pinMode(motor2, OUTPUT);
 digitalWrite(motor1 , HIGH);
 digitalWrite(motor2 , HIGH);
}

void loop(){

level_air = analogRead(A0);

if (level_air >= 200 and kondisi == 1){
  digitalWrite(motor2 , LOW);
  delay(300);
  kondisi = 2;
}
if (level_air < 20 and kondisi == 2 ){ // out
  digitalWrite(motor1 , LOW);
  delay(300);
  kondisi = 1;
}
 digitalWrite(motor1 , HIGH);
 digitalWrite(motor2 , HIGH);
}
