Helm Protector (Rangkaian Dalam)

helm ini digunakan untuk keselamatan pada saat berkendara, yang akan memberi peringatan ketika kecepatan melebihi batas

BeginnerFull instructions provided3 hours463

Things used in this project

Hardware components

Arduino UNO

Buzzer

Tessel GPS Module

Adafruit Standard LCD - 16x2 White on Blue

Jumper wires (generic)

Resistor 221 ohm

Breadboard (generic)

Rotary potentiometer (generic)

Software apps and online services

Arduino IDE

Hand tools and fabrication machines

Soldering iron (generic)

gunting

Story

HELM PROTECTOR

adalah alat yang digunakan untuk keselamatan ketika berkendara, alat ini akan memberi sebuah peringatan ketika seseorang menggunakan helm ini dan berkendara dengan kecepatan diatas rata-rata

KENAPA SAYA MEMBUAT ALAT INI?

alat ini dibuat karena pada zaman sekarang kendaraan sudah mulai memadat terlebih khususnya sepeda motor, dan para pengendara banyak yang melanggar lalu lintas, salah satu untuk batas kecepatan berkendara. ini lah alasan saya untuk membuat ini

CARA KERJA ALAT INI

cara kerja dari alat ini adalah dengan memanfaatkan GPS, dimana kita tau GPS itu memiliki banyak nilai diantaranya ada latitude, longtitude dan speed. nah dengan memafaatkan itu kita bisa mengetahui perpindahan GPS itu, semakin cepat perpindahannya maka semakin cepat perpindahan GPSnya.

demo video project

Smart helm protector adalah alat untuk memperingatkan kita ketika berkendara, jika kendaraan melebihi batas kecepatan maka akan memberi sebuah peringatan dengan mengeluarkan sebuah bunyi

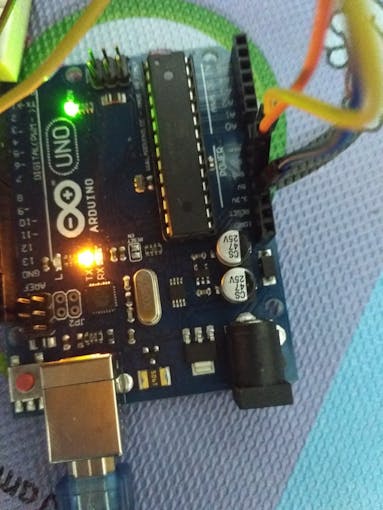

arduino uno

Arduino Uno sebagai Boardnya.

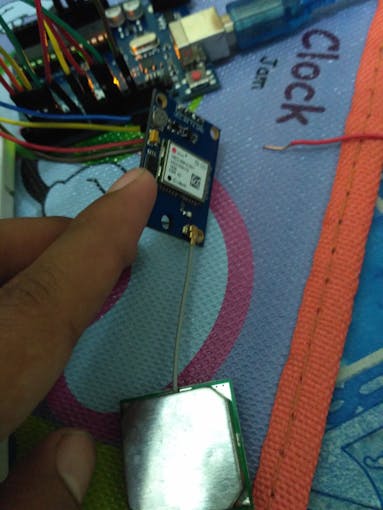

module gps

Module GPS sebagai alat untuk pendeteksi jarak dalam satuan m/jam.

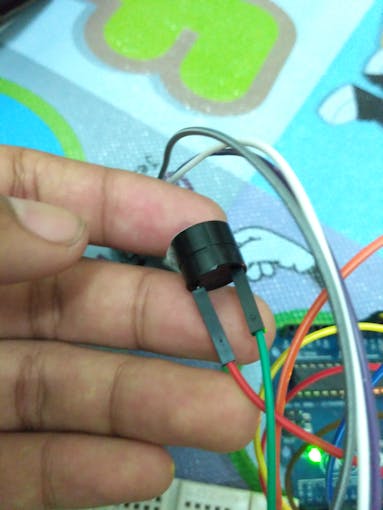

buzzer

buzzer sebagai alat untuk perigatan ketika batas kecepatan melebihi batas yang ditentukan.

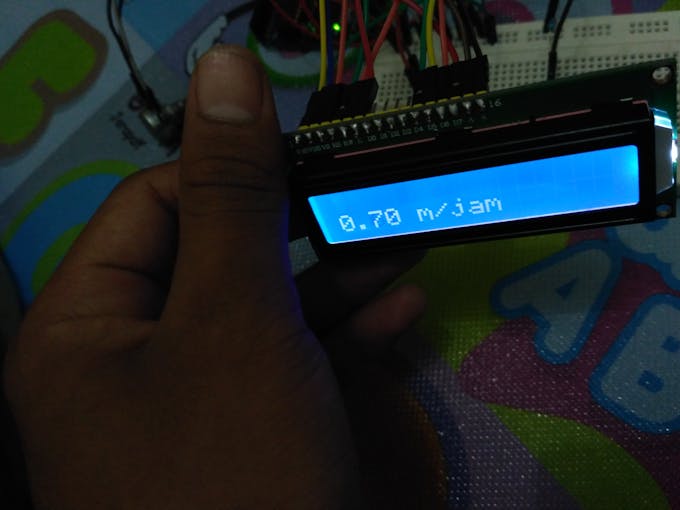

LCD sebagai alat output kecepatan yang dihasilkan dari GPS secara realtime.

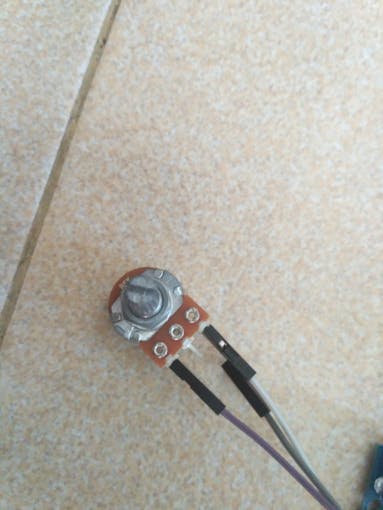

Potention disini berfungsi untuk mengatur kecerahan cahaya pada LCD.

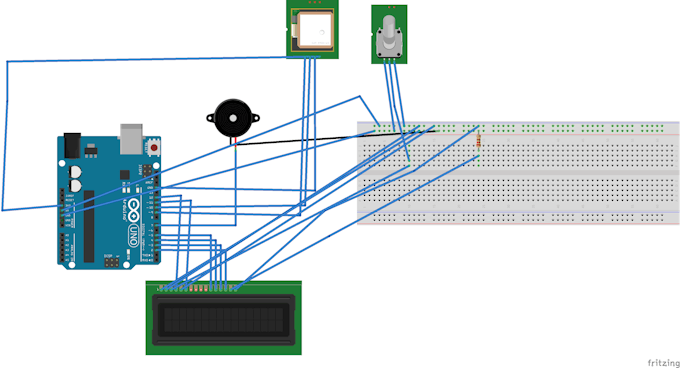

rangkaian utuh

kabel jumper, transistor 220k, dan bradeboard. kemudian rangkailah secara keseluruhan seperti gambar diatas.

NB : - ini rangakain dalamnya, desain ke helm selera masing-masing

Code

Code for hELM pROTECTOR

#include <TinyGPS++.h>
#include <SoftwareSerial.h>
#include <LiquidCrystal.h>

const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

SoftwareSerial ss(9,10);
TinyGPSPlus gps;
void setup() {
  // put your setup code here, to run once:
Serial.begin(9600);
ss.begin(9600);
Serial.println("Mulai GPS");
lcd.begin(16, 2);
pinMode(7, OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
while(ss.available()>0)
{
  gps.encode(ss.read());
 }
 if(gps.location.isUpdated())
 {
  Serial.println("Latitude : ");
  Serial.println(gps.location.lat(),6);
  Serial.println("Longtitude : ");
  Serial.println(gps.location.lng(),6);
  Serial.println("Speed MPH : ");
  Serial.println(gps.speed.mph());
  Serial.println("Altitude Feet : ");
  Serial.println("");
  }
  lcd.setCursor(0, 1);
  lcd.print(gps.speed.mph());
  lcd.print(" m/jam");

  if(gps.speed.mph() > 2.20)
  {
    digitalWrite(7, HIGH);
  }
  else{
    digitalWrite(7,LOW);
    }
}

Credits

Lana Rahim

0 projects • 0 followers

i'm developer
