heartbeat monitor dengan nodemcu + pulsesensor

heartbeat monitor adalah penghitung denyut jantung manusia dengan satuan BPM(Beats per Minute)..

BeginnerWork in progress536

heartbeat monitor dengan nodemcu + pulsesensor

Things used in this project

Hardware components

NodeMCU ESP8266 Breakout Board

pulse sensor

Jumper wires (generic)

Breadboard (generic)

Software apps and online services

Arduino IDE

Hand tools and fabrication machines

velcro (perekat)

lem tembak

Story

Material :

-NodeMCU ESP8266

-Breadboard

-Kabel Jumper

-pulse sensor

-Velcro (Perekat)

-Lem tembak

-Arduino IDE (Software)

Langkah Kerja :

1. Siapkan semua alat yang diperlukan

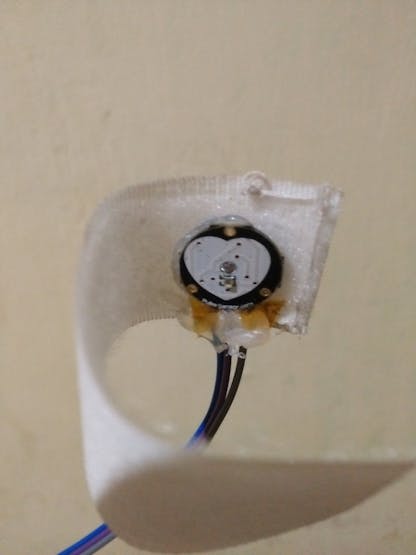

2. Lem bagian bawah pulse sensor dengan lem tembak kemudian pasang perekat dibawahnya. Hasilnya seperti gambar dibawah ini :

gambar 1

3. Pasang nodemcu pada breadboard seperti gambar dibawah ini :

gambar 2

4. Sambungkan pin-pin pulse sensor ke nodemcu seperti berikut :

a) pin - ke gnd

b) pin + ke 3.3v

c) pin signal ke A0

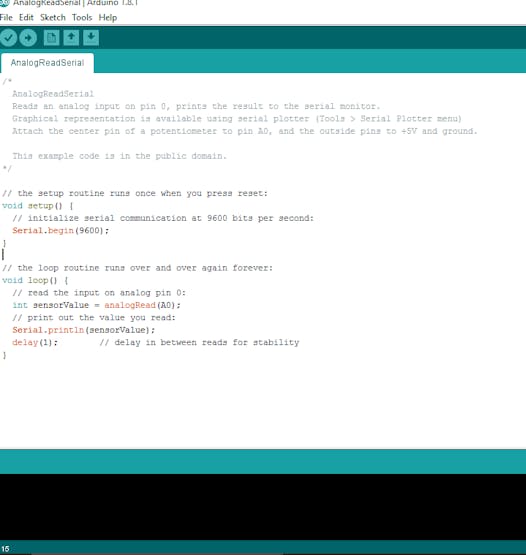

5. Masukkan kode dibawah ini untuk melihat grafik detak jantung kemudian klik serial plotter di menu tools :

gambar 3

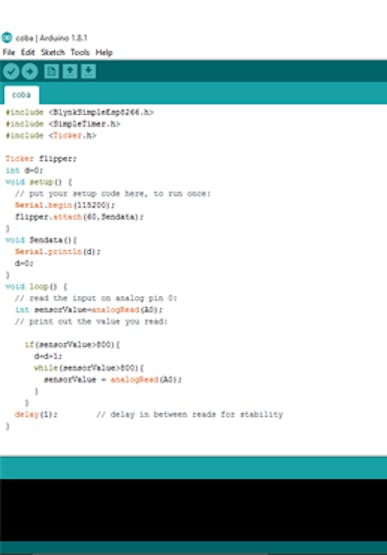

6. Masukkan kode dibawah ini untuk menghitung detak jantung kemudian klik serial monitor di menu tools :

gambar 4

Berikut ini video tutorial pembuatan alat ini :

link

Code

/*
  AnalogReadSerial
  Reads an analog input on pin 0, prints the result to the serial monitor.
  Graphical representation is available using serial plotter (Tools > Serial Plotter menu)
  Attach the center pin of a potentiometer to pin A0, and the outside pins to +5V and ground.

  This example code is in the public domain.
*/

// the setup routine runs once when you press reset:
int d=0;
void setup() {
  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);
}

// the loop routine runs over and over again forever:
void loop() {
  // read the input on analog pin 0:
  int sensorValue = analogRead(A0);
  // print out the value you read:
  if(sensorValue>900){
    d=d+1;
    Serial.println(sensorValue);

  }

        // delay in between reads for stability
}

#include <BlynkSimpleEsp8266.h>
#include <SimpleTimer.h>
#include <Ticker.h>

Ticker flipper;
int d=0;
void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  flipper.attach(60,Sendata);
}
void Sendata(){
  Serial.println(d);
  d=0;
}
void loop() {
  // read the input on analog pin 0:
  int sensorValue=analogRead(A0);
  // print out the value you read:

    if(sensorValue>800){
      d=d+1;
      while(sensorValue>800){
        sensorValue = analogRead(A0);
      }
    }
  delay(1);        // delay in between reads for stability
}
